המתג בקיר ממשיך לעבוד בדיוק כמו קודם, וגם כשהאינטרנט נופל. מה שהשתנה הוא שכל מעגל בארון יודע לדווח כמה הוא צורך ומתי נדלק, ואפשר לנתק אותו מהטלפון או להריץ אותו לפי לוח זמנים.
הסצנה שרצה עכשיו על המסך

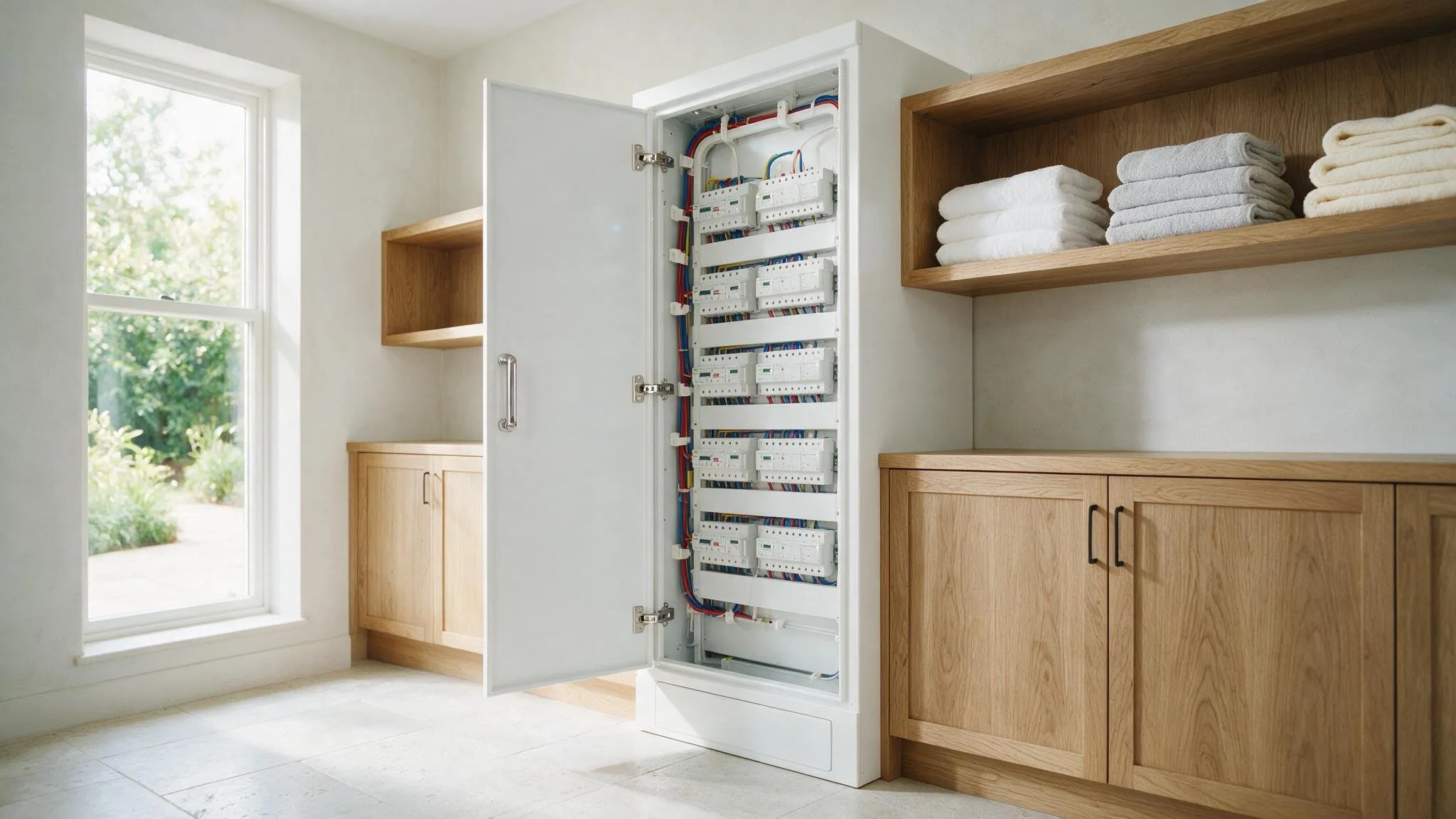

מודול מיתוג יושב על פס הדין בלוח ומקבל את הפיקוד על מעגל שלם. הוא לא מחליף את המפסק הקיים אלא מצטרף אליו, וממשיך להיות מוגן על ידי אותו ממסר פחת.

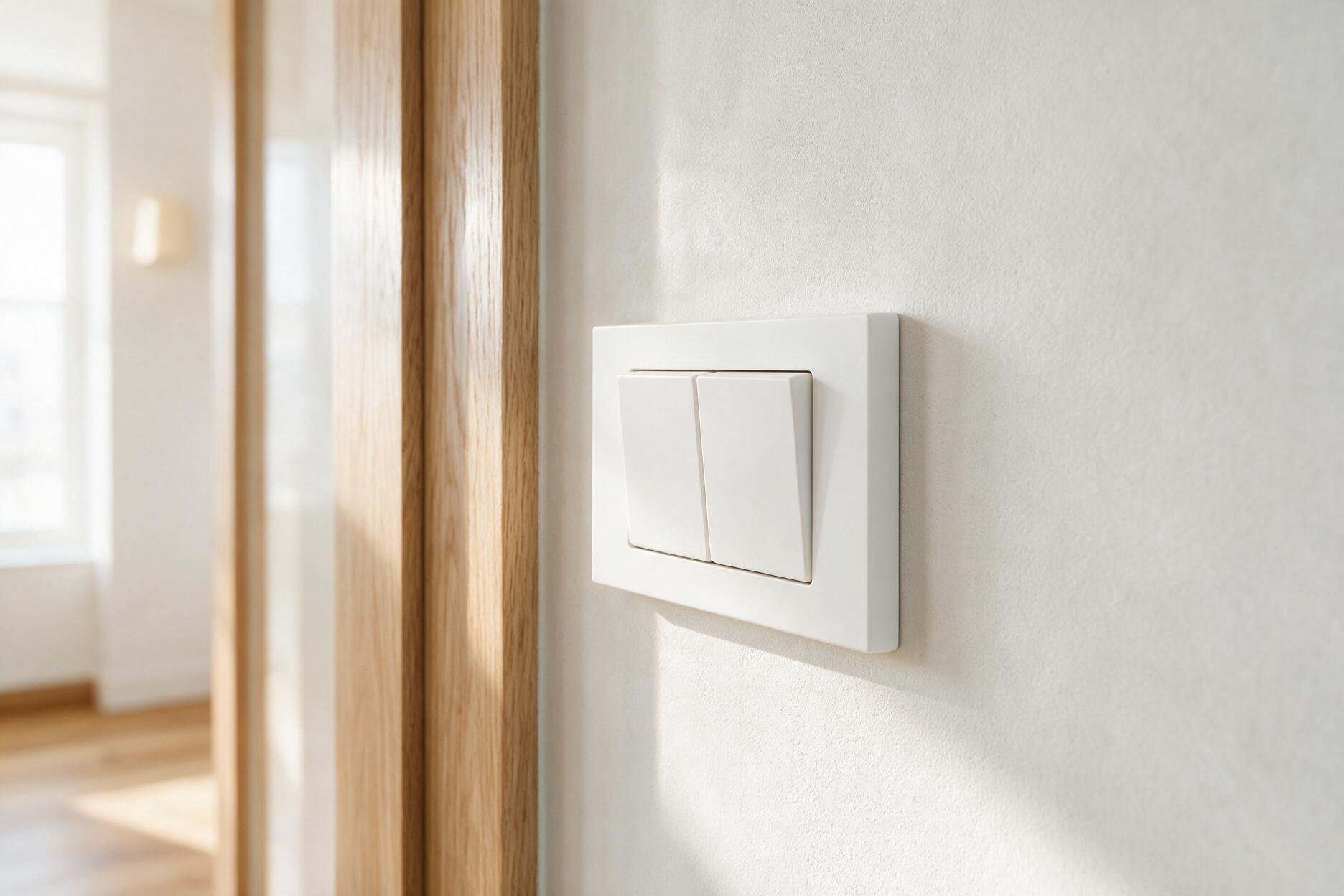

המתג בקיר עדיין מדליק ומכבה. הוא פשוט שולח הוראה במקום לנתק זרם, ולכן גם המערכת יודעת שלחצו עליו. אורח לא צריך לדעת כלום.
ככה אפשר לשלוט גם בדברים שאין להם שקע: דוד חשמלי, משאבת מים, שער חשמלי, מעגל תאורה בגינה. כל מה שעובר דרך הלוח נכנס פנימה.
בנוסף המודול מודד צריכה. אתם רואים כמה הדוד באמת אוכל בחודש ומתי, במקום לנחש לפי חשבון דו חודשי שמגיע באיחור.
אלה הדברים שלקוחות מבקשים בפועל, לפי הסדר שבו הם בדרך כלל מתבצעים. אפשר להתחיל ממעגל אחד ולהוסיף את השאר בהמשך, כי הכל יושב על אותו בקר.
זו הנקודה שהכי הרבה אנשים מפספסים. אנחנו לא מחליפים את המתגים בלוחות מגע ולא מכריחים אף אחד לפתוח אפליקציה כדי להדליק אור. המתג הפיזי ממשיך לעבוד בדיוק כמו קודם, וגם כשהראוטר מנותק. השליטה מהטלפון היא תוספת ולא תחליף. אותו עיקרון עובד גם בתאורה האדריכלית.
בנכס קיים אין צורך לשבור קירות. הממסר החכם הוא רכיב קטן שנכנס לתוך קופסת המתג התקנית שכבר קיימת בקיר, מתחבר לפאזה ולנקודה ומחזיר את המעגל למערכת. בדירה ממוצעת זה יום עבודה אחד, בלי אבק ובלי לפנות חדרים.
דוד חשמלי הוא בדרך כלל הצרכן הכי גדול בבית, ורוב הזמן הוא מחמם מים שאף אחד לא ישתמש בהם. חיבור שלו למערכת מאפשר להריץ אותו רק בשעות שצריך, לקצר את זמן החימום לפי טמפרטורת המים, ולכבות לבד. אותה לוגיקה עובדת על מכונת כביסה ועל מערכת המיזוג.
תרחיש היציאה מנתק את השקעים שהוגדרו: מגהץ, קומקום, מכשירי חימום ומה שעוד תבחרו. אם מכשיר נשאר דולק אחרי שכולם יצאו, מגיעה התראה לטלפון ואפשר לנתק אותו משם. אפשר גם למדוד צריכה לשקע בודד ולראות מי באמת אוכל את החשבון.
שום רכיב חכם לא בא במקום ההגנות. ממסר הפחת, המפסקים וההארקה נשארים בדיוק כפי שהתקן דורש, והרכיבים החכמים מתווספים אחריהם ולא לפניהם. כל מעגל מסומן בארון, וכל עבודה מתועדת. מי שמבטיח לכם בית חכם בלי חשמלאי מוסמך, מבטיח לכם בעיה.
לא כולם רוצים לחפש טלפון בכניסה לבית. פאנל קטן בקיר נותן את שלושת התרחישים שבאמת בשימוש: יציאה, חזרה ומצב אורחים. לחיצה אחת מכבה את מה שצריך, מדליקה את מה שצריך ונועלת. גם אורח שלא מכיר את הבית מסתדר איתו בלי הסבר.
אוטומציה טובה היא לא רשימת מכשירים שנדלקים יחד. היא החלטה קטנה שהמערכת מקבלת במקומכם, בדרך כלל כשאתם לא בבית או ישנים.
הדוד נדלק שעה לפני שקמים, ולא כל הלילה. בקיץ הוא לפעמים בכלל לא נדלק, כי חיישן טמפרטורה בבוילר מחליט במקום שעון מכני שאף אחד לא כיוון מחדש מאז ההתקנה.
לחיצה אחת ליד הדלת מכבה את כל מעגלי התאורה, את המזגנים ואת השקעים המנוהלים. המקרר, הראוטר ומחשב הבקרה לא יושבים על אותם מעגלים, ולכן הם לא מושפעים.
כשהתנור, המייבש והמזגן עולים יחד, המערכת רואה את הזרם המצטבר ומשהה אחד מהם לכמה דקות. עדיף להמתין שלוש דקות מאשר לחפש את המפסק הראשי בחושך.
אין טעם לחבר את כל הבית ביום הראשון. יש סדר שעובד, והוא מתחיל מהמעגלים שגם עולים כסף וגם מפריעים ביום יום. אלה ארבע הקבוצות, לפי סדר העדיפות שאנחנו ממליצים עליו:
הכי משתלם ראשון. כל מעגל תאורה בבית מקבל מודול בלוח, וכל המתגים ממשיכים לעבוד כרגיל. משם נפתחות סצנות, חיישנים ותאורת מסדרון בלילה.
דוד, מזגנים, משאבת בריכה, מייבש. אלה המעגלים שבהם בקרה מחזירה את עצמה בחשבון החשמל, ולא רק בנוחות.
שקע לקומקום, לגיהוץ או לעמדת טעינה. נכבה כשיוצאים מהבית ומדווח על צריכה. לא כל שקע צריך את זה, ובדרך כלל מדובר בארבעה או חמישה.
תאורת גינה, שער חשמלי, השקיה ותאורת חזית. אלה המעגלים שהכי מעצבנים כשהם נשארים דולקים, ואף אחד לא רוצה לצאת בגשם כדי לכבות אותם.
שתי התמונות הן אותו ארון בדיוק, מאותה נקודה. בצד אחד חיווט שנוסף שכבה על שכבה במשך שנים, בלי סימון ובלי תיעוד. בצד השני אותו ארון אחרי בנייה מחדש: מפסקים מסודרים, מודולי מיתוג על פס דין, כבלים מסורקים ותווית לכל מעגל.
גררו את הידית ימינה ושמאלה כדי להשוות.
רוב הטעויות בחשמל חכם נעשות בלוח, לא במכשיר. אלה ארבעה דברים שאנחנו בודקים בכל נכס, לפני שמזמינים רכיב אחד:
כמה מקום פנוי יש בלוח. מודול מיתוג תופס בין מודול אחד לארבעה על הפס. בלוח מלא צריך להחליט אם מרחיבים אותו או מוסיפים ארון משני, וזה משנה את התמחור.
כמה ממסרי פחת יש בלוח. ממסר פחת אחד לכל הבית אומר שקפיצה אחת מכבה גם את מחשב הבקרה. זו הזדמנות טובה לפצל, ובדרך כלל היא לא יקרה.
מה עובר דרך כל מפסק היום. בהרבה בתים מפסק אחד מזין גם את הסלון וגם את המרפסת. אם רוצים לשלוט בהם בנפרד, מפרידים לפני שמחברים ולא אחרי.
אילו מעגלים חייבים להישאר תמיד דולקים. מקרר, מקפיא, ראוטר, מחשב הבקרה והמצלמות. הם לא נכנסים לשום אוטומציה, ומגדירים את זה בכתב לפני ההתקנה.
מודול מיתוג לא בוחרים לפי מספר הערוצים אלא לפי סוג העומס שהוא מפעיל. מנוע, גוף חימום ותאורת LED מתנהגים אחרת לגמרי ברגע ההדלקה, ומגע שלא מתאים נשרף אחרי כמה חודשים. אלה שלוש הדרכים שאנחנו עובדים איתן, ומתי כל אחת מהן מוצדקת:
הפתרון הראשי. יושב על פס דין, מפעיל מעגל שלם דרך מגע שמתאים לעומס, ומחווט לצד המפסק הקיים. מתאים לתאורה, לדוד, למשאבות ולכל צרכן שכבר עובר בלוח.
לצרכנים גדולים כמו מזגן מרכזי, משאבת בריכה או דוד תלת פאזי. המודול לא מפעיל את העומס ישירות אלא נותן פקודה לקונטקטור, וככה המגעים שלו לא נשחקים אחרי אלפי הפעלות.
לנכס קיים שאי אפשר להגיע בו ללוח, או שאין בו מקום פנוי. הרכיב נכנס מאחורי המתג ושומר על החיווט הקיים. המגבלה היא זרם ומקום בקופסה, ולכן זה פתרון נקודתי ולא ברירת מחדל.
בכל שלוש הדרכים הלוגיקה רצה מקומית על מחשב הבקרה שמותקן אצלכם בארון התקשורת. אם האינטרנט נופל באמצע הלילה, המתג בקיר עדיין עובד והדוד עדיין נדלק בזמן.
ביום הראשון כל המערכות עובדות. מה שמעניין זה מה קורה כשממסר אחד מתוך עשרים מפסיק לעבוד אחרי שלוש שנים.
כשכל רכיב יושב על פס DIN בלוח ומסומן, והחיווט מתועד בתרשים, החלפה של רכיב בודד לוקחת עשר דקות ולא יום עבודה של איתור תקלות. כך אנחנו מתכננים את המערכת, והחשמלאי שלכם מתקין לפי התרשים.
ובדיוק בגלל שהמערכת פתוחה ולא נעולה ליצרן אחד, אפשר להחליף רכיב שירד מהמדף ברכיב אחר שעושה את אותה עבודה. המערכת לא מתיישנת בגלל החלטה עסקית של מישהו אחר.
ברוב המקרים כן. כמעט כל העבודה נעשית בתוך לוח החשמל, וזה יום עבודה אחד עם הפסקת חשמל של כמה שעות. לא פותחים קירות ולא מחליפים מתגים. אם הלוח מלא לגמרי מוסיפים לידו ארון קטן, וגם זה לא נחשב שיפוץ.
בשיחת האפיון אנחנו עוברים על זה חדר אחר חדר ואומרים לכם מראש איפה זה פשוט, איפה זה דורש עבודת חשמל, ואיפה עדיף לוותר.
כלום. המתג ממשיך לעבוד, הוא פשוט שולח הוראה למודול בלוח במקום לנתק זרם בעצמו. זה בדיוק ההבדל בין הגישה שלנו לשקע חכם.
זה נשמע קטן, אבל זו הנקודה שבגללה מערכות שלמות נזנחות. אורח, ילד או מנקה לא אמורים לדעת שיש רק דרך אחת להדליק אור.
תלוי מה מחברים. שקע חכם למנורה לא יחזיר את עצמו לעולם. בקרה על דוד חשמלי, לעומת זאת, נראית בחשבון כבר בתקופה הראשונה, במיוחד בבתים שבהם הדוד עובד על שעון מכני או נשאר דולק בטעות.
גם מזגנים שנשכחים דולקים בחדרים ריקים זה סעיף אמיתי. בשיחת האפיון אנחנו מראים לכם את המספרים של הנכס שלכם, ולא מבטיחים אחוזים מקטלוג.
המודולים מותקנים אחרי ההגנות ולא במקומן. ממסר פחת, מפסקים ואוטומטים ממשיכים לעשות בדיוק את מה שהם עושים היום, וההתקנה לא נוגעת בהם.
מה שכן משתנה: המערכת יודעת לדווח לכם שמעגל ירד. לא תגלו את זה כשתחזרו הביתה למקפיא מופשר או לבריכה עכורה.
כן. כל הלוגיקה, כולל הסצנות, האוטומציות, החיישנים והמתגים, רצה על מחשב הבקרה שמותקן בארון התקשורת שלכם. האינטרנט נחוץ רק לגישה מרחוק ולעדכונים.
אם הספק נופל באמצע הלילה, הדוד עדיין יידלק בזמן שנקבע, והמתג בקיר עדיין יעבוד. זו הסיבה שאנחנו מתעקשים על מערכת מקומית.
